南洋電纜中BV、BLV、VV、VLV、KVV電線型號是什么?
電線電纜中BV、BLV、VV、VLV、KVV是什么意思?
電線電纜在電力系統中尤其在輸電線路上必不可少,它還有好幾種分類,有特種電纜、絕緣電纜等,下面將是最全面的介紹!
電線電纜產品:
一、電線電纜中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?
這些符號都是電線的一些類型,B系列歸類歸于布電線,所以最初用B,電壓:300/500V電線按用處分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。
絕緣電線(布電線)是指包覆絕緣層的電線,包含各種銜接線、設備線。
V便是PVC聚氯乙烯,也便是(塑料)
L便是鋁芯的代碼
T便是銅芯的代碼(一般省掉不寫)
R便是(軟)的意思,要做到軟,便是添加導體根數
BV銅芯聚氯乙烯絕緣電線
BLV鋁芯聚氯乙烯絕緣電線
BVR銅芯聚氯乙烯絕緣軟電線
以上電線結構:導體+絕緣
拿2.5mm2為例:
BV是根直徑1.78mm和7根0.68兩種
BLV是1根直徑1.78mm
BVR是19根直徑0.41mm
RV銅芯聚氯乙烯絕緣銜接軟電線
它比BVR更軟,仍是2.5是49根0.25mm銅絲
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套銜接軟電線
比RV多了一層塑料護套
別的:咱們最常用的“護套線”
BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,便是2根BV線,在+一層白色的護套
二、什么是護套線
護套線是指帶有護套層的單芯或多芯電線,帶護套的較安全。說白了,咱們最常用的“護套線”,一層白色聚氯乙烯護套,里邊套著幾根BV線。這種線一般是銅芯導線,除了導線外面有一層絕緣層外,導線外面還有一層保護層。常用的護套線有RVV、BVV、RVVB、bvvb這幾種類型。護套線的可分為硬護套線和軟護套線兩種。依據運用環境和形狀分為圓護套線和扁護套線,圓護套線一般的是多芯,扁的一般是單芯。
三、YJV是什么電纜(YJV電纜意義回答)
【全稱】交聯聚乙烯絕緣聚氯乙烯護套電力電纜
Y----聚乙烯J----交聯V----聚氯乙烯護套
【芯數】單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等
【規范】1.5平方到240平方不等
【色彩】黑色
【銅質】國標無氧銅(紫銅)
【護套】聚氯乙烯PVC
【規范】本產品按GB12706《額外電壓35KV銅芯、鋁芯塑料絕緣電力電纜》規范出產,一起還可依據用戶需求定做電纜。
【用處】適用于室內、電纜溝、管道、地道等,也可埋在松懈的土壤中,不能接受外力作用,一般為電路傳輸?shù)闹鞲傻?,額外電壓為電力線路輸配電用。
【一般額外電壓】(U0/U)0.6/1---26/35kv
【運用特性】
1.電纜導體的最高額外溫度為90°C,短路時(最長持續時間不超越5S),電纜導體的最高溫度不超越250°C。
2.敷設電纜時的環境溫度不應該低于0°C
3.敷設時答應曲折半徑:單芯電纜不小于電纜外徑的15倍;多芯電纜不小于電纜外徑的10倍。
四、YC是什么電纜
YC橡套電纜全稱重型通用橡套軟電纜,是橡套線的一種。YC電纜適用于溝通額外電壓450/750V以下家用電器、電動工具和各種移動式電器設備或輕型移動電氣設備,或用于工地上暫時施工用,能接受較大的機械外力作用。線芯的長時間答應工作溫度應不超越60℃。
Y代表橡膠絕緣,C代表重型電纜。里邊的護套也為橡膠絕緣,導體為銅絲。橡套電纜分為重型電纜(yc電纜)、中型電纜(yz電纜)及輕型電纜(YQ電纜)。好的YC電纜的絕緣層都是純天然橡膠制造,導體則以杰出導電功能的無氧銅桿為佳品。而目前市場的大部分產品均或多或少不能到達此種質量。
YC電纜類型:
YC電纜內主要為多芯電纜,常用的有2芯、3芯、4芯、5芯,銅芯的面積0.75到幾十平方不等。
五、BV電線電纜知識

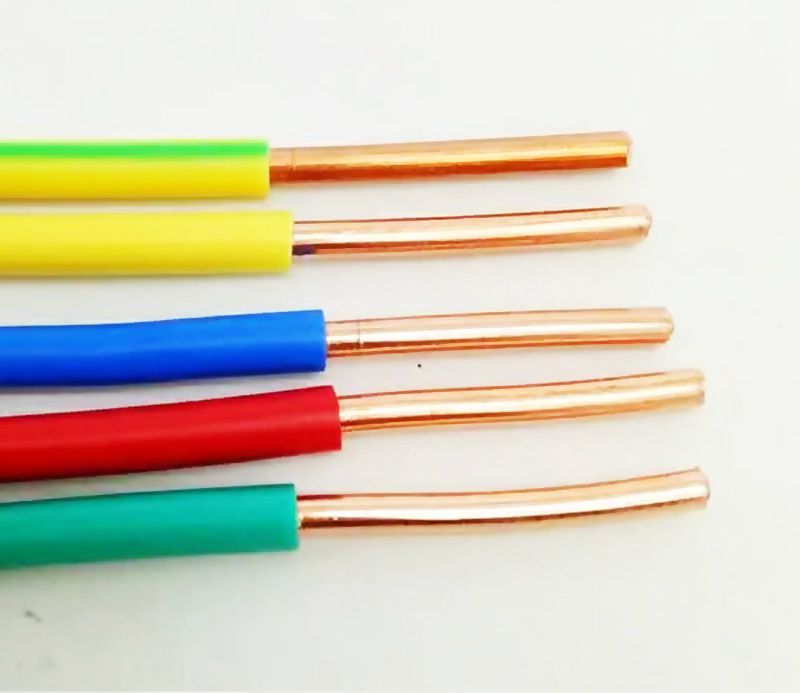

BV電纜線:是銅芯聚氯乙烯絕緣電線電纜,簡稱塑銅線,是電線電纜中最常用的一種線,也是咱們日常日子中觸摸最多的一種線。
導體資料:無氧銅
絕緣資料:PVC
色彩:黑,黃,藍,紅、棕、白等
工作溫度:60度,70度,95度
額外電壓:450/750V
敷設電纜(線)時環境溫度不低于零下15度。
電纜答應曲折半徑:
電纜外徑(D)小于25mm者不小于4D;
電纜外徑(D)為25mm者及以上應不小于6D。
制品電纜(線)及電纜線芯須經工頻火花耐壓實驗。
電纜(線)的標志須按GB6995規范履行,標志應明晰、耐擦。
國標bv電線電纜用于溝通額外電壓450/750V及以下或直流電壓1000V及以下的電器設備、外表、裝飾、電信設備、動力照明和線路,可明敷或暗敷。
產品規范:GB5023.3-1997JB8734-98契合IECCCC規范,國標bv電纜出產合格證有必要印有3C認證標志。
六、WDZR-BYJ是什么意思
BYJ:銅芯交聯聚乙烯絕緣布電線450/750V
WDZR-BYJ:銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V
產品用處:本產品適用于額外電壓450/750V及以下修建、電器、開關等動力設備固定布線。
七、電纜類型意義回答
1.通用電纜符號回答:
R-銜接用軟電纜(電線),軟結構。
V-絕緣聚氯乙烯(聚氯乙烯絕緣或聚氯乙烯護套)
B-平型(扁形)
S-雙絞型。
A-鍍錫或鍍銀
F-耐高溫
P-織造屏蔽
P2-銅帶屏蔽
P22-鋼帶鎧裝
Y—預制型
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
2:通用各種字母代表的意義:
A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)
B:扁,半,編(織),泵,布,(聚)苯(乙烯),
3、電纜知識:電纜一般分為電力電纜和操控電纜兩種。
1、電纜通用符號表明的意義:
〔1〕ZR-阻燃,NH-耐火,ZA(IA)-本安
〔2〕用處
K-操控電纜
P-信號電纜
DJ-計算機電纜
〔3〕絕緣層
V-聚氯乙烯
Y-聚乙烯
YJ-交聯聚乙烯
〔4〕導體。T-銅芯缺省表明,L-鋁芯。
〔5〕內護層(護套)
V-聚氯乙烯
Y-聚乙烯
Q-鉛包
L-鋁包
H-橡膠
HF-非燃性橡膠
LW-皺紋鋁套
F-氯丁膠
N-丁晴橡皮護套
八、電纜的類型、稱號及用處
